- 圖文解說|各類砌筑工藝交底關鍵點
-
一、構造柱砌筑工藝
設有鋼筋混凝土構造柱的墻體，應先綁扎構造柱鋼筋，然后砌磚墻，最后支模澆筑混凝土。磚墻應砌成馬牙槎（五退五進，先退后進），墻與柱應沿高度方向每500mm設2根直徑6mm的水平拉結筋，每邊伸入墻內不應少于1m。
二、磚墻留槎工藝

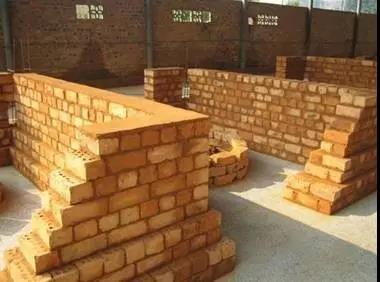

磚砌體的轉角處和交接處應同時砌筑，嚴禁無可靠措施的內外墻分砌施工，對不能同時砌筑而又必須留置的臨時間斷處應砌成斜槎，斜槎水平投影長度不應小于高度2/3。
三、搭砌工藝

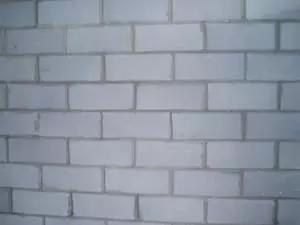

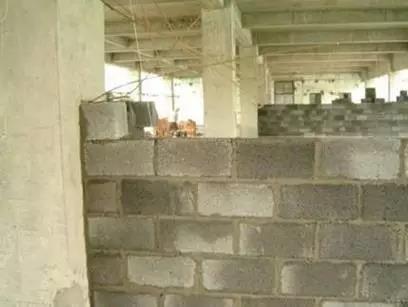

中小型砌塊墻體應對孔錯縫搭砌，搭接長度不應小于90mm。承重墻嚴禁采用斷裂小砌塊，小砌塊應底面朝上反砌于墻上（針對盲孔砌塊）。墻體灰縫厚度宜為10mm，但不應大于12mm，也不應小于8mm。墻體轉角處和縱橫墻交接處應同時砌筑。
四、芯柱設置工藝
墻體轉角處和縱橫墻交接處應設構造柱，門窗洞口兩側應設抱框柱。構造柱及抱框柱應留設馬牙槎，支模時應加設海綿條防止漏漿。構造柱鋼筋應伸至頂部混凝土結構內錨固。對于通孔砌塊按圖集要求設置灌芯柱。構造柱（芯柱）鋼筋采用預埋或后錨固（植筋或脹栓固定）方式與混凝土結構連接。
五、門洞處連系梁、過梁設置工藝
當墻體凈高超過4m時應在墻體中部設置圈梁（現澆混凝土帶），圈梁沿墻通長，在門窗洞口處宜與過梁結合，圈梁截面、配筋、混凝土強度等級應符合設計及規范圖集要求。窗口下部應設置窗臺梁，窗臺梁不沿墻通長。
六、拉結筋設置工藝
砌塊填充墻應沿框架柱全高每500mm設2根直徑6mm的拉結筋（墻體>240m時為3根直徑6mm的鋼筋 ），拉筋伸入墻內的長度L：抗震設防烈度6、7度時不應小于墻長的1/5且不小于700mm；抗震設防烈度8、9度時宜沿墻全長貫通，其搭接長度300mm。拉筋與混凝土結構連接可采用預埋或后錨固方式。
七、墻體底部砌筑工藝

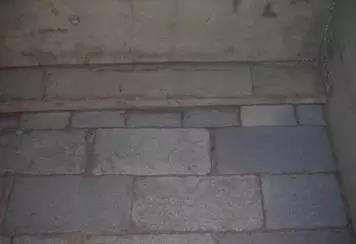

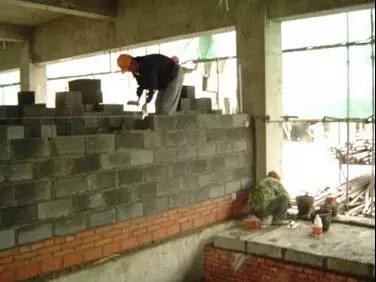

采用輕骨料混凝土小型空心砌體或蒸壓加氣混凝土砌塊砌筑墻體，或墻體位于地下室等潮氣較大的房間時，墻底部應砌燒結磚或多孔磚，或砌普通混凝土小型空心砌塊，或現澆混凝土坎臺，或往混凝土空心砌塊內灌C20混凝土，其高度均不宜小于200mm，且應高于建筑地面面層至少100mm。
八、墻體頂部砌筑工藝
填充墻砌至接近梁板底時，應留一定空隙，待填充墻砌筑完并應至少間隔7d后，再用實心磚將其斜砌擠緊。當空隙較小時采用膨脹細石混凝土填實。
九、與機電專業配合

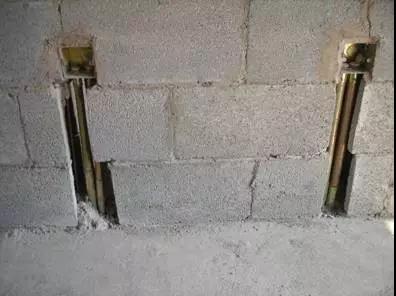

墻體上的洞口及管線槽應在砌筑時預留出，不得后鑿。應采用無齒鋸切割整齊，線槽采用C20細石混凝土灌實。墻體上嚴禁橫向開槽。
